Präzision in Bewegung: Kunst und Wissenschaft der CNC-Zahnradbearbeitung

Zahnräder sind die heimlichen Helden der mechanischen Welt. Vom komplizierten Mechanismus einer Armbanduhr bis zum leistungsstarken Antriebsstrang einer Windturbine – diese präzise verzahnte Bauteile sind für die Übertragung von Bewegung und Kraft von grundlegender Bedeutung. Die Nachfrage nach stärkeren, leiseren, effizienteren und schneller zu produzierenden Getrieben hat die Fertigung weg von traditionellen Methoden und hin zu einem revolutionären Verfahren getrieben: CNC-Zahnradbearbeitung (Computer Numerical Control).

Diese Technologie stellt den Höhepunkt der Präzisionsfertigung dar und kombiniert fortschrittliche Software, hochentwickelte Maschinen und technisches Know-how, um Zahnräder von außergewöhnlicher Qualität herzustellen.

Was ist CNC-Zahnradbearbeitung?

Die CNC-Zahnradbearbeitung ist ein subtraktiver Fertigungsprozess, bei dem vorprogrammierte Computersoftware die Bewegung von Fabrikwerkzeugen und Maschinen bestimmt. Es beinhaltet die automatisierte Steuerung von Bearbeitungswerkzeugen wie Fräsen, Drehmaschinen, und insbesondere spezielle Zahnradschneidemaschinen wie Wälzfräsmaschinen und Formmaschinen, um Zahnräder mit einer Genauigkeit im Mikrometerbereich herzustellen.

Der Prozess beginnt mit einem massiven Rohling aus Stahl, Aluminium, Messing oder Kunststoff. Dieser Rohling wird auf einer CNC-Maschine montiert, die dann mithilfe von Schneidwerkzeugen schrittweise Material abträgt und so die präzise Geometrie der Zahnräder nach einem digitalen Bauplan (CAD-Modell) formt.

Wichtige CNC-Zahnradherstellungsprozesse

Zur Herstellung unterschiedlicher Zahnradtypen werden mehrere spezialisierte CNC-Verfahren eingesetzt:

1. CNC-Wälzfräsen: Dies ist das gängigste Verfahren zur Herstellung von Gerad- und Schrägverzahnungen. Ein Schneidwerkzeug, ein sogenannter Wälzfräser – ein zylindrisches Werkzeug mit schrägverzahnten Zähnen – rotiert synchron mit dem Zahnradrohling. Die Zähne des Wälzfräsers schneiden sich allmählich in den Rohling und erzeugen so die Zahnform. Die CNC-Steuerung steuert Vorschub, Drehzahl und Synchronisierung mit höchster Präzision.

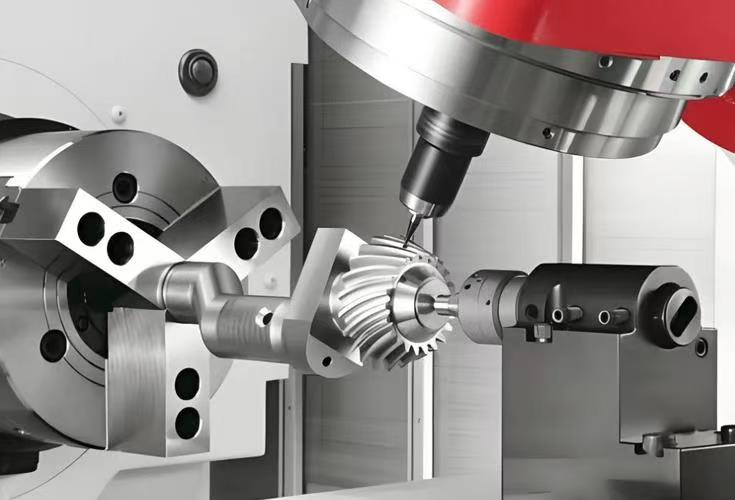

2. CNC-Zahnradfräsen: Mit einem rotierenden Mehrzahnfräser können bei diesem Verfahren verschiedenste Zahnräder hergestellt werden, darunter auch Kegelräder und Sonderprofile. Obwohl es bei großen Stückzahlen nicht immer so schnell ist wie das Wälzfräsen, CNC-Fräsen bietet enorme Flexibilität für Prototypen, große Zahnräder oder Zahnräder mit einzigartigen Zahnformen.

3. CNC-Zahnradfräsen: Bei diesem Verfahren wird ein hin- und hergehendes Schneidwerkzeug verwendet, das einem Zahnrad ähnelt. Fräser und Rohling rotieren in einer kämmenden Bewegung und „rasieren“ die Zahnform auf den Rohling. Dieses Verfahren eignet sich hervorragend für die Herstellung von Innenverzahnungen und Verzahnungen in unmittelbarer Nähe von Schultern oder anderen Hindernissen.

4. CNC-ZahnradschleifenFür höchste Präzision und Oberflächengüte wird das Zahnradschleifen als Veredelungsverfahren eingesetzt. Dabei wird mit einer Schleifscheibe kleinste Materialmengen von einem vorgeschnittenen Zahnrad abgetragen. Dieses Verfahren härtet die Zahnräder, eliminiert Verformungen durch Wärmebehandlung und sorgt für besonders leise und effiziente Laufflächen. Es ist unverzichtbar für die Luft- und Raumfahrt, die Automobilindustrie und andere Hochleistungsanwendungen.

5. CNC-Zahnradschaben und -honen: Hierbei handelt es sich um Endbearbeitungsprozesse, die zur Verbesserung der Oberflächenbeschaffenheit und zur Korrektur kleiner Abweichungen in der Zahngeometrie nach der Wärmebehandlung eingesetzt werden, wodurch die Geräuschentwicklung weiter reduziert und die Lebensdauer erhöht wird.

Die unübertroffenen Vorteile der CNC-Zahnradbearbeitung

Die Umstellung auf CNC hat die Zahnradfertigung grundlegend verändert und bietet Vorteile, die mit herkömmlichen Methoden nicht erreicht werden können:

· Außergewöhnliche Präzision und Genauigkeit: CNC-Maschinen eliminieren menschliche Fehler und produzieren Zahnräder mit Toleranzen im Mikrometerbereich. Dies gewährleistet perfektes Ineinandergreifen, optimale Lastverteilung und reibungslosen Betrieb.

· Überlegene Konsistenz und Wiederholbarkeit: Sobald ein Programm überprüft wurde, kann eine CNC-Maschine Tausende identischer Zahnräder produzieren, Charge für Charge, und so während eines Produktionslaufs eine gleichbleibende Qualität garantieren.

· Komplexe Geometrie leicht gemacht: CNC-Software kann problemlos komplexe Zahnprofile verarbeiten, einschließlich asymmetrischer Zähne, modifizierter Evolventen und benutzerdefinierter Designs, die manuell nur äußerst schwierig oder gar nicht erstellt werden könnten.

· Höhere Effizienz und Produktivität: Die CNC-Automatisierung ermöglicht eine unbeaufsichtigte Fertigung (unbeaufsichtigter Betrieb), wodurch die Produktionszeit und die Arbeitskosten pro Einheit erheblich reduziert werden.

· Flexibilität und Schnelles Prototyping: Das Ändern eines Zahnraddesigns ist so einfach wie das Anpassen der CAD-Datei und das Generieren eines neuen Werkzeugpfads. Dies ermöglicht schnelle Iterationen und kostengünstiges Prototyping ohne spezielle Werkzeuge.

Anwendungen: Wo Präzisionsgetriebe entscheidend sind

CNC-gefräste Zahnräder finden sich in nahezu allen Branchen, in denen Zuverlässigkeit und Leistung gefragt sind:

· Automobil: Getriebe, Differentiale, Lenksysteme und Motorkomponenten.

· Luft- und Raumfahrt und Verteidigung: Betätigungssysteme, Hubschraubergetriebe und Motorstarter, bei denen ein Ausfall keine Option ist.

· Industriemaschinen: Robotik, Fördersysteme, Hochleistungswerkzeugmaschinen und Verpackungsanlagen.

· Erneuerbare Energien: Die massiven Getriebe in Windturbinen, die eine langsame Rotordrehzahl in eine schnelle Generatordrehung umwandeln.

· Medizinische Geräte: Präzisionsgeräte wie Operationsroboter und Bildgebungssysteme (CT-/MRT-Scanner).

Die Zukunft der CNC-Zahnradbearbeitung

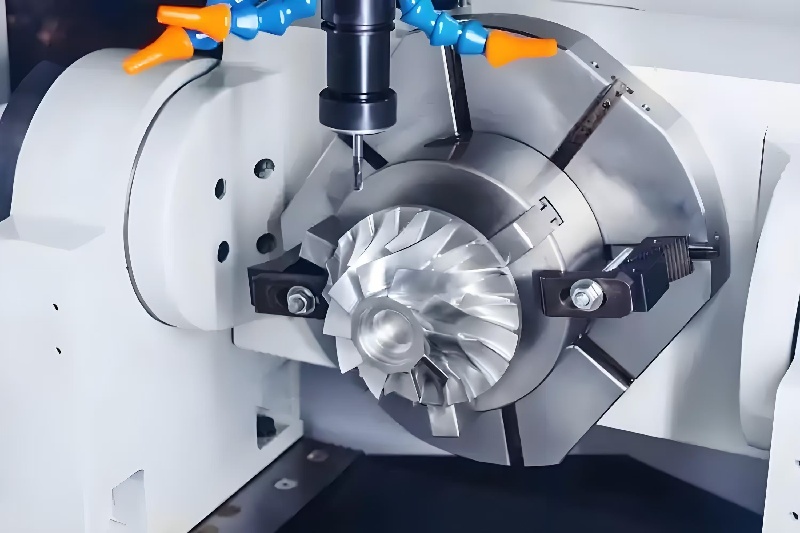

Die Entwicklung setzt sich mit Trends wie der Mehrachsenbearbeitung fort, die die Fertigstellung komplexer Zahnräder in einer einzigen Aufspannung ermöglicht, und der integrierten Automatisierung mit Robotern zum Be- und Entladen. Auch die additive Fertigung (3D-Druck) entwickelt sich zur Herstellung endkonturnaher Zahnradrohlinge, die anschließend mit CNC-Bearbeitung, wodurch Materialabfälle reduziert werden. Darüber hinaus ermöglicht der Einsatz von KI und IoT (Internet of Things) vorausschauende Wartung, Echtzeitüberwachung und selbstoptimierende Bearbeitungsprozesse für noch mehr Effizienz.

Abschluss

CNC-Zahnradbearbeitung ist mehr als nur ein Fertigungsverfahren; sie bildet das Rückgrat der modernen Feinmechanik. Durch die Verbindung von digitalem Design mit automatisiertem, hochpräzisem Schneiden ermöglicht sie die Herstellung fortschrittlicher, zuverlässiger und effizienter Zahnräder, die unsere Welt antreiben. Mit dem fortschreitenden technologischen Fortschritt wird CNC auch in den kommenden Jahren eine Vorreiterrolle einnehmen und Innovationen in der Zahnradkonstruktion und -produktion vorantreiben.
